2025.04.23 配線・ネットワーク工事 天吊りプロジェクターを設置する際の配線工事について

こんにちは。
神戸オフィスづくり.comを運営しています株式会社キノシタです。
神戸オフィスづくり.comは兵庫県神戸市を中心にオフィスの環境作り、オフィスメンテナンス工事、オフィス内装工事、オフィス移転など、あらゆるオフィスづくりに対応しております。

今回は、天吊りプロジェクターを設置する際の配線工事についてご紹介します。

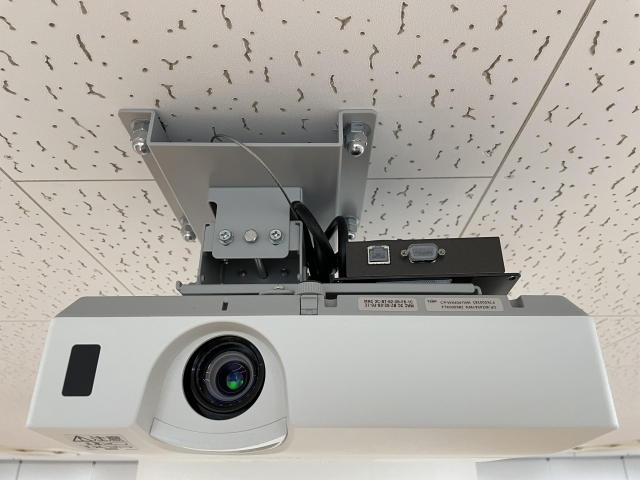

オフィスや会議室などで見かけることの多い天吊り型のプロジェクターは、設置後の見た目がすっきりしており、空間を有効に活用できる点が特徴です。ただし、設置時には配線の取り回しについて事前に検討しておく必要があります。天井に取り付けるという性質上、一般的な配線作業とは異なり、設置場所やケーブルの経路に配慮する必要があります。以下では、天吊りプロジェクターの配線方法について整理しています。

配線の基本的な流れ

1. プロジェクターの設置位置の確認

まずはプロジェクターを設置する位置を決定します。スクリーンまでの距離や天井の高さ、室内のレイアウトなどを考慮し、最適な場所を検討します。設置位置の検討と同時に、配線の経路についても確認しておくと、その後の作業が進めやすくなります。

2. ケーブルの種類と長さの確認

必要となるケーブルは、電源ケーブルと、HDMIやVGAなどの映像・音声ケーブルが一般的です。天井を経由して配線するため、通常よりも長めのケーブルを準備しておくと作業がしやすくなります。ケーブルが短い場合、配線が届かない、取り回しが困難になるといった支障が生じる可能性があります。

3. 天井内の配線経路の確保

ケーブルを天井裏に通して目立たないようにするには、天井内部の通線スペースを確認します。建物によっては、あらかじめ配線用のダクトや配管が設置されている場合があります。そのような既存の設備を活用することで、施工の手間を減らすことができます。

4. 配線カバー（モール）の使用

天井や壁の表面に配線を通す必要がある場合には、配線カバー（モール）を用いることでケーブルの保護と整理が可能です。壁面や天井の色に合わせた製品を選ぶことで、空間に馴染みやすくなります。

5. 各種ケーブルの接続

プロジェクターと各種ケーブルを接続します。接続時には、各ケーブルが正しく接続されているか、プロジェクターが問題なく動作するかを確認します。

無線接続の活用について

配線経路の確保が難しい場合や、ケーブルの本数を減らしたい場合には、Wi-FiやBluetoothなどによる無線接続が選択肢となります。無線接続であれば、映像や音声信号をケーブルなしで送信することが可能になります。ただし、プロジェクター本体の動作には引き続き電源供給が必要となるため、電源配線は別途確保する必要があります。

設置作業の対応について

天吊りプロジェクターの設置には、天井に穴を開ける工事やケーブルの配線作業など、専門的な知識と技術が求められます。安全かつ確実に施工を行うためには、建物の構造や天井裏の状況を確認したうえで、適切な方法を選定する必要があります。そのため、設置作業は専門業者に依頼することが望ましいとされています。また、配線計画やケーブルの長さ、通線経路なども事前に検討しておくことで、現場の状況に応じた柔軟な対応が可能となり、安定した映像環境の構築につながります。
